MOTOR

• Model Yanmar 3TNV80F
• Wassergekühlter 3 Zylinder Motor
• Abgasnorm Euro 5 / Stage V
• Hubraum 1.267L
• Leistung 20PS (14.6kW) / 2400rpm

Hydrauliksystem

• Bauart Variable Verstellkolben
• max. Hydraulikfluss 87L / min

Reißkraft ISO6015

• Löffel 24 kN
• Arm 14,8 kN

Schaufel

• Nach Bedarf

Fahrantrieb

• Typ Axialkolbenmotor
• Laufrolle 2×3
• Fahrgeschwindigkeit 2 / 3,1 km/h
• max. Zugkraft 29kN
• Steigfähigkeit 30°

Schwenksystem

• Schwenkgeschwindigkeit 0-10 U/min

Füllmengen

• Kraftstofftank 33L
• Kühlsystem 5L
• Motoröl 3,4 l
• Hydrauliköltank 22L

Bodendruck

• Kettenbreite 300mm
• Bodendruck 26.3kPa

Betriebsgewicht

• Betriebsgewicht 2750kg

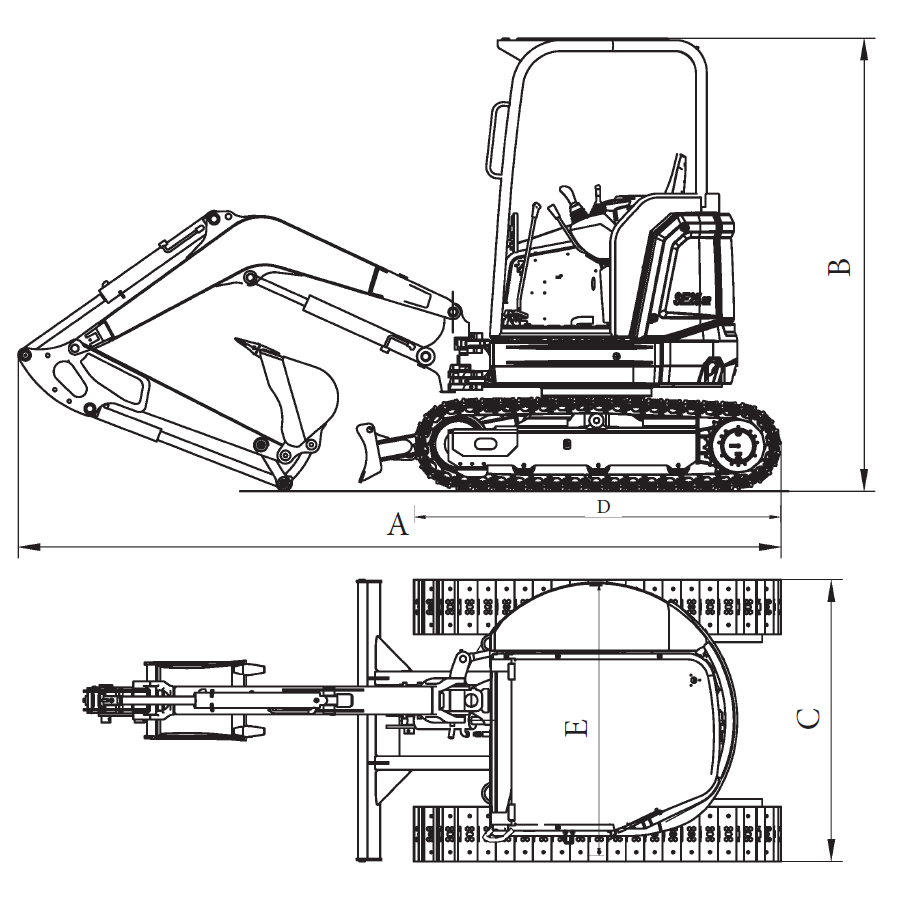

ABMESSUNGEN mm

• A Transportlänge (Arm abgesenkt) 4200
• B Bodenkontakt Transportlänge 2480
• C Unterwagen breite 1550
• D Unterwagen länge 2020
• E Oberwagen ( Zero Tail ) 1400

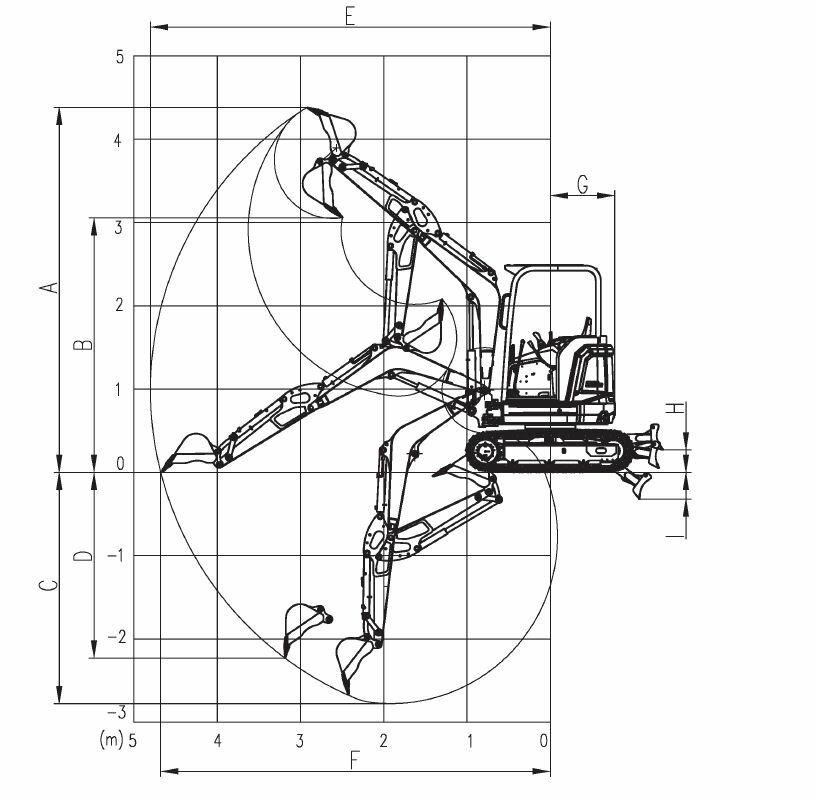

ARBEITSBEREICH mm

• A max. Grabhöhe 4390
• B max. Ausschütthöhe 3060
• C max. Grabtiefe 2800
• D max. vertikale Grabtiefe 2310
• E max. Grabradius 4800
• F max. Grabradius, auf Bodenniveau 4680
• G Min. Schwenkradius 775
• H Min. Heckschwenkradius 300
• I Maximale Grabtiefe des Dozers 320
