Shantui SE17SR – Kompakter Kurzheckbagger
Agil, stabil und wartungsfreundlich – ideal für GaLaBau, Bauhöfe und Innenstädte.
Betriebsgewicht
1 800 kg
Motor
Kubota D902
Leistung
11,8 kW (16 PS)
Grabtiefe
2 270 mm
ab 18 995 € netto zzgl. MwSt • ab Lager 71735 Eberdingen
Jetzt konfigurieren oder Datenblatt öffnen.
Abbildung kann kostenpflichtige Sonderausstattungen enthalten. Technische Änderungen und Irrtümer vorbehalten.
Technische Daten – Motor
| Modell | Kubota D902 |
|---|---|
| Typ | Wassergekühlter 3-Zylinder-Motor |
| Abgasnorm | Euro 5 / Stage V |
| Hubraum | 0,898 l |
| Leistung | 16 PS (11,8 kW) / 2.300 U/min |
Technische Daten – Hydrauliksystem
| Pumpe | Axialkolben-Verstellpumpe Hengli HP5VS28 |
|---|---|
| Steuerblock | Hengli HVSE-09 |
| Fahrmotoren | Eddie FTM01 |
| Schwenkmotor | Eaton SW2.5K |
| Max. Hydraulikfluss | 64,4 l/min |
| AUX 1 | 28 l/min |
| AUX 2 | 15 l/min |
Technische Daten – Abmessungen (A–H)
| A – Gesamtlänge | 3.585 mm |
|---|---|
| B – Bodenkontaktlänge (Ketten) | 1.587 mm |
| C – Gesamthöhe | 2.405 mm |
| D – Gesamtbreite (verstellbar) | 990–1.300 mm |
| E – Transporthöhe | 2.360 mm |
| F – Bodenfreiheit (Gegengewicht) | 450 mm |
| G – Min. Bodenfreiheit | 230 mm |
| H – Heckschwenkradius | 650 mm |

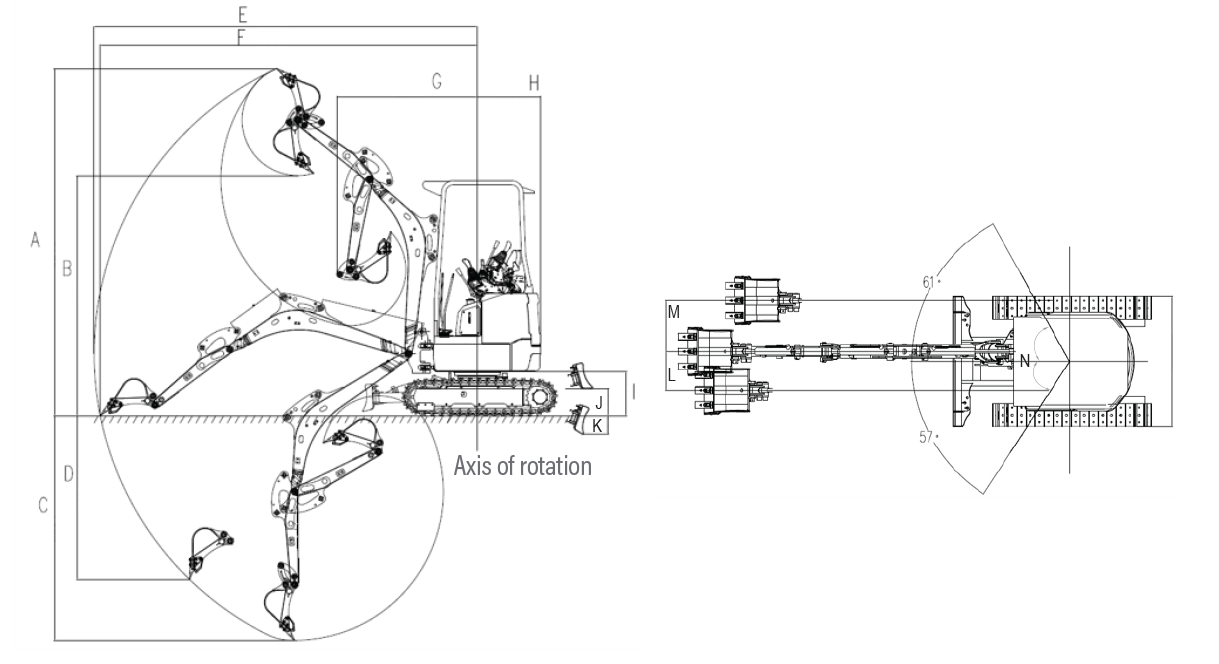

Arbeitsbereich (A–N)
| A – Max. Reichhöhe | 3.535 mm |
|---|---|
| B – Max. Ausschütthöhe | 2.445 mm |
| C – Max. Grabtiefe | 2.270 mm |
| D – Max. vertikale Grabtiefe | 1.910 mm |
| E – Max. Grabradius | 3.910 mm |
| F – Max. Grabradius auf Bodenhöhe | 3.845 mm |
| G – Min. Schwenkradius des Arbeitsgeräts | 1.495 mm |
| H – Min. Schwenkradius | 650 mm |
| I – Bodenfreiheit des Gegengewichts | 450 mm |
| J – Max. Hubhöhe Planierschild | 280 mm |
| K – Max. Eintauchtiefe Planierschild | 190 mm |
| L | 385 mm |
| M | 510 mm |
| N – Schwenkwinkel Ausleger (L/R) | 57° / 61° |
A–N gemäß Herstellerdiagramm.
BAGGER2GO ist offizieller Shantui Minibagger Händler für Deutschland

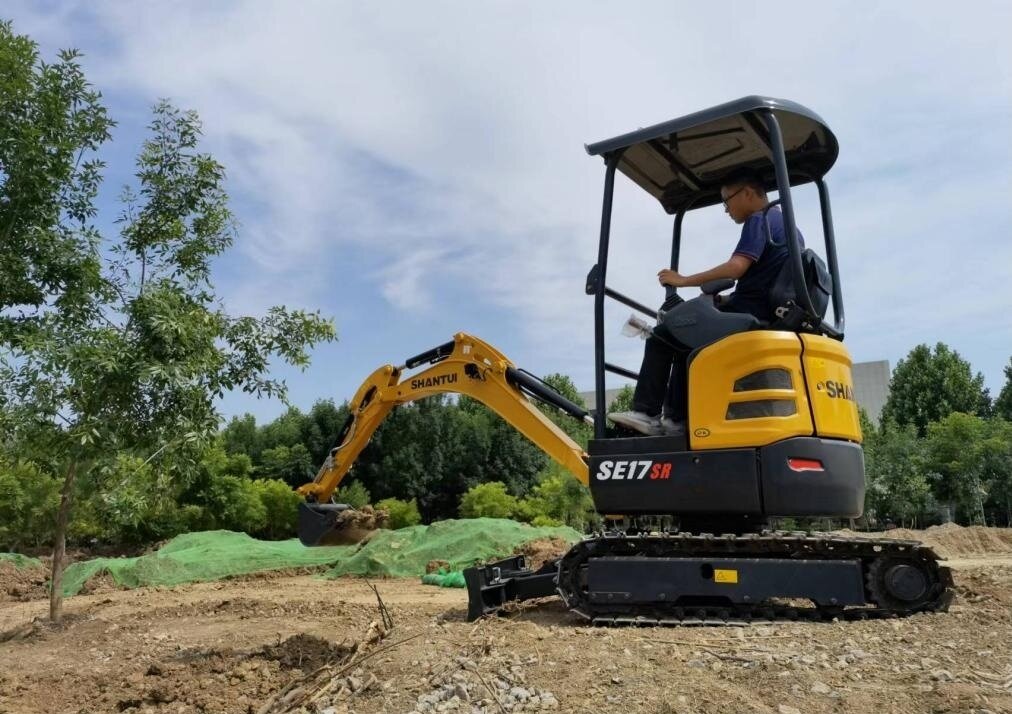

SHANTUI SE17SR mit Schutzdach
SHANTUI SE18SR mit Kabine
| Motor | |
| Modell | KUBOTA D902 |
| Typ | Wassergekühlter 3-Zylinder-Motor |
| Abgasnorm | Euro 5 / Stage V |
| Hubraum | 0,898 l |
| Leistung | 16 PS (11,8 kW) / 2300 U/min |
| Hydrauliksystem | |
| Pumpe | Axialkolben-Verstellpumpe Hengli HP5VS28 |
| Steuerblock | Hengli HVSE-09 |
| Fahrmotoren | Eddie FTM01 |
| Schwenkmotor | Eaton SW2.5K |
| Max. Hydraulikfluss | 64,4 l/min |
| AUX 1 | 28 l/min |
| AUX 2 | 15 l/min |
| Reißkraft (ISO6015) | |
| Löffel | 16 kN |
| Arm | 9,5 kN |
| Schaufel | |
| Typ | Baggerschaufel 450 mm |
| Kapazität | 0,04 m³ |
| Fahrantrieb | |
| Typ | Axialkolbenmotor |
| Laufrollen | 2×3 |
| Fahrgeschwindigkeit | 2,2 / 4,3 km/h |
| Max. Zugkraft | 18 kN |
| Steigfähigkeit | 58 % |
| Schwenksystem | |
| Schwenkgeschwindigkeit | 0–9,5 U/min |
| Füllmengen | |
| Kraftstofftank | 19 l |
| Kühlsystem | 5 l |
| Motoröl | 3,7 l |
| Hydrauliköltank | 20 l |
| Bodendruck | |
| Kettenbreite | 230 mm |
| Bodendruck | 29 kPa |
| Betriebsgewicht | |
| Gewicht | 1800 kg |

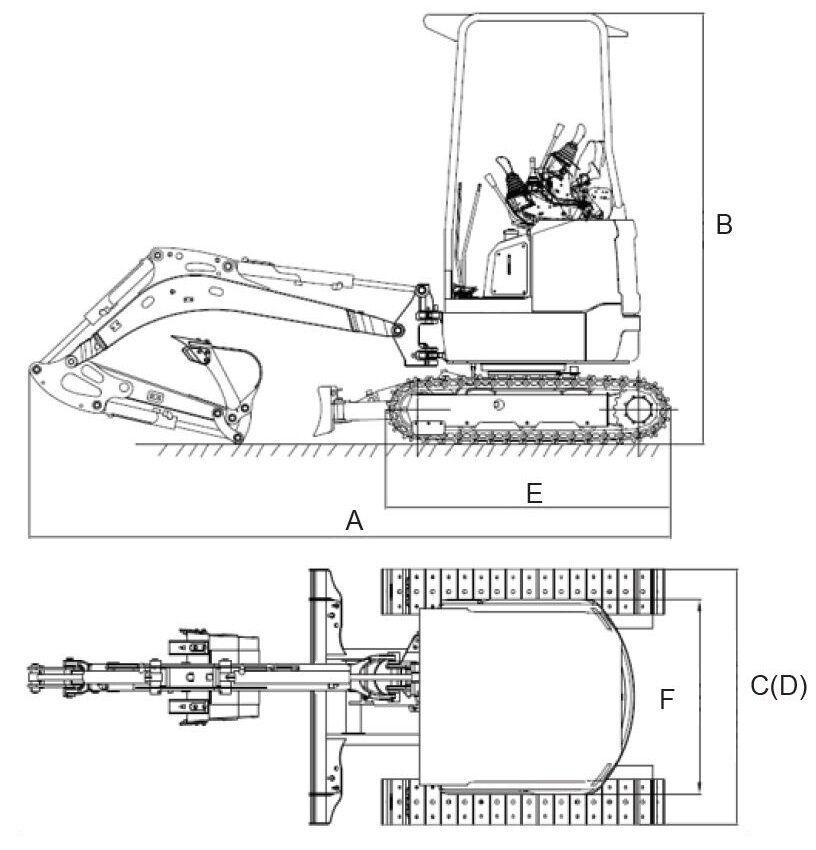

| Abmessungen (mm) | |
| A Transportlänge (Arm unten) | 3570 |
| B Gesamthöhe (Vordach) | 2400 |
| C Fahrwerksbreite (eingefahren) | 990 |
| D Unterwagenbreite (ausgefahren) | 1300 |
| E Fahrwerkslänge | 1587 |
| F Oberkörperbreite | 990 |
| Arbeitsbereich (mm) | |
| A Max. Grabhöhe | 3535 |
| B Max. Ausschütthöhe | 2445 |
| C Max. Grabtiefe | 2270 |
| D Vertikale Grabtiefe | 1910 |
| E Max. Grabradius | 3910 |
| F Grabradius auf Bodenniveau | 3845 |
| G Min. Schwenkradius (Arbeitsmittel) | 1495 |
| H Min. Heckschwenkradius | 650 |
| I Bodenfreiheit Gegengewicht | 450 |
| J Planierraupenhubhöhe max. | 280 |
| K Planierraupe Grabtiefe max. | 190 |
| L Auslegerversatz links max. | 385 |
| M Auslegerversatz rechts max. | 510 |
| Schwenkwinkel Ausleger L/R | 57° / 61° |
MOTOR
- Model KUBOTA D902
- Wassergekühlter 3 Zylinder Motor
- Abgasnorm Euro 5 / Stage V
- Hubraum 0.898L
- Leistung 16PS (11.8kW) / 2300rpm
Hydrauliksystem
- Axialkolben-Verstellpumpe Hengli HP5VS28
- Steuerblock Hengli HVSE-09
- Antirebmotoren Eddie FTM01
- Schwenkmotor Eaton SW2.5K
- max. Hydraulikfluss 64.4L / min
- AUX 1 - 28l/min
- AUX 2 - 15l/min
Reißkraft ISO6015
- Löffel 16 kN
- Arm 9,5 kN
Schaufel
- Baggerschaufel 450 mm
- Kapazität 0,04m³
Fahrantrieb
- Typ Axialkolbenmotor
- Laufrolle 2×3
- Fahrgeschwindigkeit 2,2/4,3 km/h
- max. Zugkraft 18kN
- Steigfähigkeit 58%
Schwenksystem
- Schwenkgeschwindigkeit 0-9,5 U/min
Füllmengen
- Kraftstofftank 19L
- Kühlsystem 5L
- Motoröl 3,7 l
- Hydrauliköltank 20L
Bodendruck
- Kettenbreite 230mm
- Bodendruck 29kPa
Betriebsgewicht
- Betriebsgewicht 1800kg
ABMESSUNGEN mm
- A Transportlänge (Arm abgesenkt) 3570
- B Gesamthöhe (Oberkante des Vordachs) 2400
- C Fahrwerksbreite (eingefahren) 990
- D Unterwagenbreite (ausgefahren) 1300
- E Fahrwerkslänge 1587
- F Oberkörperbreite (Nullheck) 990
ARBEITSBEREICH mm
- A max. Grabhöhe 3535
- B max. Ausschütthöhe 2445
- C max. Grabtiefe 2270
- D max. vertikale Grabtiefe 1910
- E max. Grabradius 3910
- F max. Grabradius, auf Bodenniveau 3845
- G Min. Schwenkradius von Arbeitsmitteln 1495
- H Min. Heckschwenkradius 650
- I Bodenfreiheit des Gegengewichts 450
- J Maximale Planierraupenhubhöhe 280
- K Maximale Grabtiefe des Dozers 190
- L Maximaler Auslegerversatz (links) 385
- M Maximaler Auslegerversatz (RH) 510
- Schwenkwinkel des N-Auslegers (links und rechts) 57°/61°
* DIE SPEZIFIKATIONEN KÖNNEN OHNE VORHERIGE ANKÜNDIGUNG GEÄNDERT WERDEN. DIE BILDER KÖNNEN OPTIONEN ENTHALTEN. DIE TATSÄCHLICHE FARBE UND DAS AUSSEHEN DES PRODUKTS KÖNNEN VON DEM DARGESTELLTEN ABWEICHEN.
